Описание

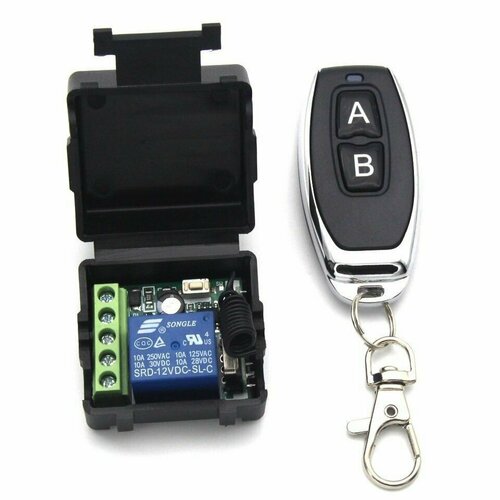

Радиореле 24В 10А, предназначено для дистанционного управления электроприборами/электрооборудованием.Подключение:1. режим, работа без фиксации. Нажмите кнопку на приёмнике один раз, загорится светодиод, после этого нажмите на пульте кнопку А или В, светодиод мигнёт это будет означать что, пока зажата выбранная вами кнопка, реле будет замкнуто.2. режим, работа с фиксацией одной кнопкой. Нажмите кнопку на приёмнике два раза, загорится диод, после этого нажмите на пульте кнопку А или В, светодиод мигнёт это будет означать что, после нажатия выбранной кнопки один раз, реле включится и выключится только после однократного нажатия той-же кнопки.3. режим, работа с включением одной кнопкой и выключением другой. Нажмите кнопку на приёмнике три раза, загорится светодиод, после этого нажмите на пульте кнопку А, светодиод мигнёт и загорится, после этого нажмите кнопку В, после чего светодиод мигнёт и потухнет, это будет означать что, при нажатии кнопки А реле включится и выключится только при нажатии кнопки.4. режим, работа с задержкой отключения на 5 секунд. Нажмите кнопку на приёмнике четыре раза, загорится светодиод, после этого нажмите на пульте кнопку А или В, светодиод мигнёт это будет означать что, при однократном нажатии на выбранную кнопку реле включится, и выключится через 5 секунд.5. режим, работа с задержкой отключения на 10 секунд. Нажмите кнопку на приёмнике пять раз, загорится светодиод, после этого нажмите на пульте кнопку А или В, светодиод мигнёт это будет означать что, при однократном нажатии на выбранную кнопку реле включится , и выключится через 10 секунд.6. режим, работа с задержкой отключения на 15 секунд. Нажмите кнопку на приёмнике шесть раз, загорится светодиод, после этого нажмите на пульте кнопку А или В, светодиод мигнёт это будет означать что, при однократном нажатии на выбранную кнопку реле включится, и выключится через 15 секунд. Вы можете аналогично привязать к одному реле несколько пультов либо, привязать к разным клавишам одного пульта разные устройства или функции.7. режим, работа с задержкой отключения на 20 секунд. Нажмите кнопку на приёмнике семь раз, загорится светодиод, после этого нажмите на пульте кнопку А или В, светодиод мигнёт это будет означать что, при однократном нажатии на выбранную кнопку реле включится, и выключится через 20 секунд. Вы можете аналогично привязать к одному реле несколько пультов либо, привязать к разным клавишам одного пульта разные устройства или функции.8. Для очистки памяти реле нажмите на сервисную кнопку на плате реле 8 раз подряд (в некоторых моделях сброс осуществляется долгим нажатием в течении 8 секунд), светодиод также расположенный на плате замигает, память реле очищена.Характеристики:Питание реле: 24V DCПитание пульта дистанционного управления: 2 батарейки CR2016 на 3VЧувствительность приемника: > 97 дБмРасстояние передачи:~ 50 м (открытое пространство)Режим декодирования: программное декодирование MCUРежим работы: Мгновенный, переключаемый, задержка времени блокировки (5с ,10с ,15с, 20с) Клеммы управляемой цепи: NO (нормально открытый) , NC (нормально закрытый), COM (общий) Напряжение управляемой цепи: 1В — 220ВМаксимальный ток управляемой цепи: 10АРазмеры печатной платы: 35x30x18 мм (Д, Ш, в)
